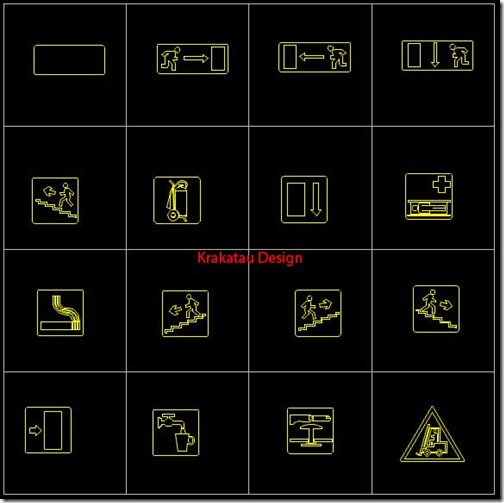

Model Symbol Safety Collection2D DWG
Download MF : C0016.Symbol Safety 03 KrakatauDesign | 96 KB
Download 4S : | 96 KB
Password: krakataudesign.blogspot.com
Semoga bermanfaat Krakatau Design
Friday 27 February 2015
Denah Rumah 11x11 2 lantai KrakatauDesign DWG
Denah Rumah 11 x 11m (2 Lantai, 3 Kamar Tidur 4 Kamar Mandi sekeliling Taman Rumput 2D DWG
Download MF : C0015.Denah11x11 2 Lantai | 167 KB
Download 4S : | 167 KB
Password: krakataudesign.blogspot.com
Semoga bermanfaat Krakatau Design
Thursday 26 February 2015
Symbol Safety 02
Model Symbol Safety Collection 2D DWG
Download MF : C0014.Symbol Safety 02 KrakatauDesign | 102 KB
Download 4S : | 102 KB
Semoga bermanfaat Krakatau Design
Symbol Safety 01
Model Symbol Safety Collection 2D DWG
Download MF : C0013.Symbol-Safety-01-KrakatauDesign | 73 KB
Download 4S : | 73 KB
Semoga bermanfaat Krakatau Design

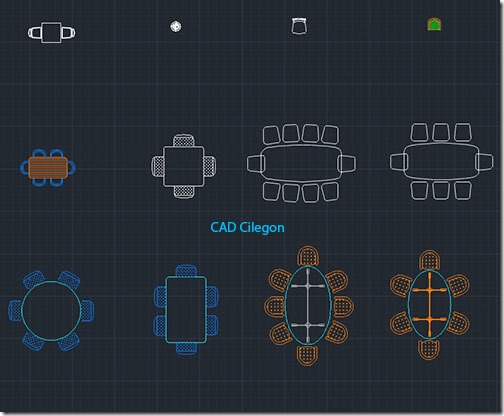

Kitchen Coll CAD Cilegon
Model Kitchen Collection 2D DWG
Download MF : C0012.Kitchen Coll CAD Cilegon | 155 KB
Download 4S : | 155 KB
Semoga bermanfaat CAD Cilegon

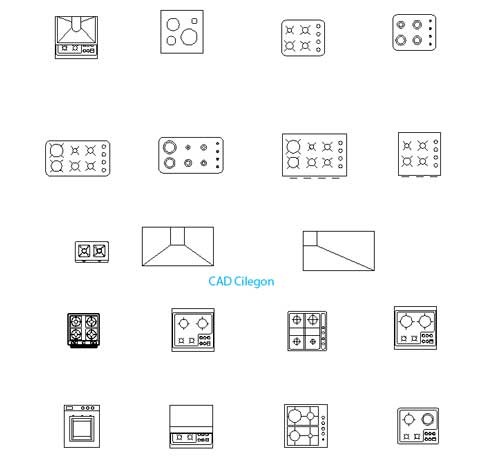

Kitchen Kompor Gas Coke Coll CAD Cilegon
Model Kitchen Kompor Collection 2D DWG
Download MF : C0011.Kitchen Kompor Coke Coll CAD Cilegon | 91 KB
Download 4S : | 91 KB
Semoga bermanfaat CAD Cilegon
Drawing Properties AutoCAD 2014
Drawing Properties adalah fitur AutoCAD yang menjadi dari Drwaign Utilities. Anda bisa buka dengan cara : klik Application Menu – Drawing Utilities – Drawing Properties.
Drawing Properties adalah informasi singkat dari file drawing yang akan Anda desain Nanti, Dialam drawing properties terdapat menu diantaranya :
General, adalah gambaran umum file dan jenis format file
ummary, dalah berisi data pribadi yang harus diinputkan,
Statistic,adalah berisi informasi tentang statistic file mulai dari pembuatan dan modifikasi file sampai terakhir.
Custom,adalah berisi tombol untuk menambahkan informasi-informasi yang diperlukan. untuk persiapan memulai AutoCAD konfigurasi menu Summary dengan cara menginputkan informasi sesuai judul seperti dibawah ini :
Download Versi PDF : DOWNLOAD
Semoga bermanfaat CAD Cilegon
Dasar – Dasar Mengambar Desain dengan AutoCAD 2014
Menggambar desain AutoCAD berarti menggambar desain piranti komputer yang menuntut ketelitian yang tinggi agar mudah dibaca dan diaplikasikan. Dengan memahami dasar-dasar menggambar desain AutoCAD akan memudahkan dalam tahap selanjutnya.
Di Dalam menggambar manual pun Anda harus mengetahui tahap dalam mendesain. begitu pun dalam mendesain menggunakan Program AutoCAD. Baik dari pemahamna gambar juga dalam mendesain rancangan pada umumnya telah ditetapkan baik itu jenis garis, bentuk dimensi, bentuk catatan maupun diatas kertas. untuk memudahkan didalam mendesain AutoCAD, ketentuan tersebut ditentukan di bekerja dengan program AutoCAD. Persiapan itu diantaranya :
- Konfigurasi Layers
- Mengatur Tampilan Layar dengan Navigate 2D
Semoga bermanfaat CAD Cilegon
Sofa Collection 2D DWG
Model Sofa Collection 2D DWG
Download MF : C0010.Sofa_Col_CADcilegon | 173 KB
Download 4S : | 173 KB
Semoga bermanfaat CAD Cilegon
Sanitary Caollection
Model Sanitary DWG
Download MF : C0009.Sanitary Collection CADcilegon | 76 KB
Download 4S : | 76 KB
Semoga bermanfaat CAD Cilegon
Jendela Window DWG Collection 2D
Model Jendela Windows DWG
Download MF : C0008.Windows CADcilegon | 77 KB
Download 4S : | 77 KB
Semoga bermanfaat CAD Cilegon
Window ARC DWG
![C0006.Car-01-CADcilegon_thumb[2]](http://lh4.ggpht.com/-qL6OvraGXm0/VO7uOtQvnhI/AAAAAAAAKs8/FfIvxB38FcI/s1600-h/C0006.Car-01-CADcilegon_thumb%25255B2%25255D%25255B2%25255D.jpg "C0006.Car-01-CADcilegon_thumb[2]")
Windows ARC DWG
Download MF : C0007.Windows ARC CADcilegon | 66 KB
Download 4S : | 66 KB
Semoga bermanfaat CAD Cilegon
9 Car Model 2D DWG
9 Model Car Mobil for AutoCAD 2D
Download MF : C0006.Car 01 CADcilegon | 138 KB
Download 4S : AutoCAD Temp AIO | 138 KB
Semoga bermanfaat CAD Cilegon
Wednesday 25 February 2015
AutoCAD Template DWT.DGN
13 Template Autocad, tertarik untuk download silahkan klik link dibawah ini :
acad.dwt
acad3D.dwt
acadISO -Named Plot Styles.dwt
acadISO -Named Plot Styles3D.dwt
acadiso.dwt
acadiso3D.dwt
Architectural Imperial.dwt
Architectural Metric.dwt
Civil Imperial.dwt
Civil Metric.dwt
Tutorial-mArch.dwt
Tutorial-mMfg.dwt
V7-Imperial-Arch-01-Seed2D.dgn
atau
Download AIO MF : AutoCAD Temp AIO | 362 KB
Download AIO 4S : AutoCAD Temp AIO | 362 KB
Semoga bermanfaat CAD Cilegon
Autodesk DWG TrueView 2014 x86 x64
Def :
This readme contains the latest information for Autodesk® DWG TrueView 2014. For reference, save or print this document.
It is strongly recommended that you read this entire document before you install this product.
Install
- Recommended: Install all Windows Updates before installing the product.
Product Help
- The product Help, the Driver and Peripheral Guide, and the Readme are available in the Install directory Help folder after the installation. You can launch the Installation Help, System Requirements, or the Readme during installation or after the product is installed.
Point Cloud
- You cannot view certain point cloud files in DWG TrueView if your graphics card does not support OpenGL® 3.3 or later. In addition, you cannot view these files in a Windows remote desktop session.
Platform
- Installing the 32-bit version of Autodesk® DWG TrueView 2014 on a 64-bit platform is not supported.
DWG Convert EXE's and ZIP's Fail
- When you use DWG Convert to create an EXE or ZIP file, the file is not created. This usually occurs if you are using multiple languages. The names of the files generated by AutoCAD-based products use Unicode standards and can be shared internationally. However, WinZip and EXE use a technology that is currently not Unicode-compliant.
- ZIP files with non-ASCII characters cannot be exchanged and unzipped between systems with different code pages. That should not prevent using accented or Asian characters that match or are included on the current code page (German characters on English or German operating systems should work. Japanese characters on Japanese operating systems - or where the code page is set to Japanese - should also work).
Opening Damaged Drawings
- When opening a damaged drawing, a dialog box appears asking the user to fix the file with the Recover command. This command is not implemented in TrueView. Instead, use the Check and fix errors option as follows.
- Click the DWG Convert button.
- Select the damaged file.
- Click Conversion Setups.
- Select "Standard" and click New.
- Name the new setup (for example, Recover).
- In the Modify Conversion Setup dialog box, set the Conversion packaged type to Folder (set of files).
Note: Do not select in-place (overwrite files), as this may cause conversion errors.
- In the Action area, select Check and fix errors, and click OK.
Copyright ©2013 Autodesk, Inc.
Link Download : Autodesk DWG TrueView 2014 32bit | 252 MB
Link Download : Autodesk DWG TrueView 2014 64bit | 335 MB
Semoga bermanfaat CAD Cilegon
Membagi Objek dengan Perintah Measure Autocad 2014
Jumpa lagi, selamat beraktifitas semoga sehat dan sekarang saya bahas Perintah Measure pada AutoCAD adalah digunakan untuk membagi objek menjadi beberapa bagian sama dengan Perintah Divide. Yang membedakan kalau Divide berdasarkan Jumlah sedang Measure berdasarkan jarak pembagi yang sudah ditentukan berdasarkan koordinat X dan Y.
Measure dapat membagi objek garis ataupun objek yang sudah menjadi sebuah block.
- Klik tab Home – panel Draw – Measure
- Menginputkan shorcut “ME” pada Command line.
Objek yang dapat dibagi dengan Measure yaitu :
Line, Arc, Circle, Ellips, Polyline, dan spline. untuk membagi objek lakukan perintah berikut:
- Buat garis dengan perintah LINE panjang 200 mm
- Akses pointStyle dengan menggunakan Perintah “DPTYPE” set type point seberti berikut ini:
- Jalankan perintah Measure.
- Klik garis yang sudah Anda buat tadi dengan pilihan select object to divide:
- tentukan jumlah bagi pada menu Specity length of segments or (Block):, misal [25] berarti 200 dibagi 8 = @25mm.
- Selesai, Anda telah membuat garis dengan 200mm terbagi 8 @ 25mm
Download Versi PDF : DOWNLOAD
Semoga bermanfaat CAD Cilegon
Bed Modern 3d 0004
Keterangan : Tempat Tidur Modern untuk 2 Orang, 2 Unit 3d dengan model bervariasi DWG
LINK 1 : Bed Modern 3d 0004 | 203 KB
LINK 2 : Bed Modern 3D 0004 | 203 KB
Password : CADcilegon
Semoga bermanfaat… CADcilegon
Stone texture library and models 0003
Keterangan : Cypress Ridge Orchard, Fieldledge Meseta 2, Fieldledge Veneto 2 v3, Manzanita Cliffstone, Mountain Ledge Durango, Mtn Ledge Panels Silverton, Stacked Stone Alderwood, Stacked Stone Black River, Stacked Stone Chapel Hill, Stacked Stone Nantucket
Link Download :
Arc0003.Stone texture library and models | 10 MB
Semoga Bermanfaat CAD Cilegon
Stone texture library content
Keterangan : Cutstone - Ashton, Fieldstone - Bucks County, Ledgestone - Aspen Buckeye Blend, ProStack Lite - York, River Rock - Bay, Southern Ledgestone - PA Sierra, Thin Tumbled Brick - Charleston
Link Download :
Arc0002. Stone texture library content | 2.7 MB
Tuesday 24 February 2015
Membagi Objek dengan Perintah Divide Autocad 2014
Perintah Divide pada AutoCAD merupakan perintah yang digunakan untuk membagi sebuah objek menjadi bebrapa bagian berdasarkan jumlah pembagian yang ditentukan dan ditandai dengan sebuah point pada tiap titik.
Divide dapat membagi objek garis ataupun objek yang sudah menjadi sebuah block.
- Klik tab Home – panel Draw – Divide
- Menginputkan shorcut “DIV” pada Command line.
Objek yang dapat dibagi dengan divide yaitu :
Line, Arc, Circle, Ellips, Polyline, dan spline. untuk menjalankannya lakukan perintah berikut:
- Buat garis dengan perintah LINE panjang 200 mm
- Akses pointStyle dengan menggunakan Perintah “DPTYPE” set type point seberti berikut ini
- Jalankan perintah Divide.
- Klik garis yang sudah Anda buat tadi dengan pilihan select object to divide:
- tentukan jumlah bagi pada Enter the number of segments or (Block):, misal [8] berarti 200 dibagi 8 = @25mm.
- Selesai, Anda telah membuat garis dengan 200mm terbagi 8 @ 25mm
Download Versi PDF : DOWNLOAD
Semoga bermanfaat CAD Cilegon
Memperbarui Tampilan Gambar Regen AutoCAD 2014
Pada saat Anda mendesain gambar rancangan, akan terdapat bekas jejak pembuatan objek baru atau bekas yang harusnya sudah dihapus, tetapi ,masih nampak dalam layar gambar. Selain itu karena layar AutoCAD luas dan gambar desain bisa digambar pada area saja, maka pada saat tampilan Anda di perbesar dan Anda perkecil dengan zoom bentuk gambar yang mempunyai segi banyak ataupun berbentuk lingkaran akan nampak tidak halus. untuk mengatasi hal tersebut, gambar bisa Anda bersihkan dengan menjalankan perintah Regen.
Fungsi Regen ada 2 yaitu :
Regen : untuk memperbaharui tampilan pada layar yang sedang aktif.
Regen All : untuk memperbaharui tampilan keseluruhan gambar yang aktif.
untuk mengaktifkan fitur ini masukkan perintah shortcut (“RE untuk Regen dan “REGENALL” untu Regen All).
Download Versi PDF : DOWNLOAD
Membersihkan Isi File Gambar dengan Purge Autocad 2014
AutoCAD telah menyediakan fasilitas untuk membersihkan gambar rancangan dari objek-objek yang tidak terpakai lagi, yang belum sempat Anda hapus atau objek tersebut berhimpit dengan objek lain sehingga tidak terhapus.
objek yang akan dibersihkan antara lain adalah semua objek gris yang sudah tidak digunakan, layer yang tidak berisi objek, dimension style yang tidak pernah terpakai, objek-objek yang sudah tidak digunakan lagi. Secara lengkapitem yang dibersihkan akan terlihat pada gambar dibawah ini :
Berkut langkah langkahnya:
- Sebelum menyimpan file, Klik Application menu – Drawing Utilities – Purge seperti gambar paling Atas,
- Klik pilihan All items.
- Klik Purge All untuk menghapus semua items.
- Jika muncul kotak dialog Purge-Confirm Purge, maka pilihlah Purge All items.
- Tekan tombol Close.
- Selanjutnya simpan file gambar rancangan Anda
Download Versi PDF : Download
Semoga bermanfaat. CAD Cilegon
Konfigurasi Units dengan AutoCAD 2014
Units
merupakan bagian dari drawing properties. Dapat diakses dengan cara: klik Application menu - Drawing Utilities - Units.
Units merupakan fasilitas AutoCAD yang dipergunakan untuk menentukan ketelitian satuan ukuran baik itu panjang maupun sudut. AutoCAD release 2014 di dalam menu unit terdapat fitur tambahan yaitu menu untuk mengubah lghting. Sub menu dari units antara lain :1. Length, meliputi ketelitian yang berkaitan dengan panjang suatu garis terdapat 2 msubmenu, yaitu :
- Type digunakan untuk memilih salah satu dari pilihan tipe satuan ukuran yang akan digunakan. Standar yang ditentukan oleh AutoCAD antara lain: Architectual, Decimal, Enggineering, Fractional dan Scientific.
- Precision, digunakan untuk menentukan tingkat ketelitian dimensi.
2. Angle, meliputi ketelitian yang bersangkutan dengan satuan ukuran sudut derajat kemiringan.
- Type digunakan untuk memilih salah satu dari pilihan tipe satuan ukuran yang digunakan. Standart yang ditentukan oleh AutoCAD antara lain: Decimal Degrees, Deg/Min/Sec, Grads, Radians dan Surveyor's Units.
- Precision digunakan untuk menentukan tingkat ketelitian dimensi sudut.
- Clockwise, digunakan untuk menentukan arah putaran sudut kemiringan. Jika pada pilihan Clockwise Anda beri centang maka arah putaran sudut pada sistem koordinat searah jarum jam (bukandefault sistem kordinat) jika Anda uncheck maka arah putaran sudut berlawanan arah jarum jam (default sistem koordinat).
3. Insertion Scale, merupakan satuan ukuran yanga akan digunakan dalam mendesign gambar rancangan.
4. Lihting, mengontrol intensitas lampu fotometrik. Didalam lighting unit AutoCAD memberi 3 standar yaitu International, American dan generic.
Semoga bermanfaat…. CAD Cilegon
